ＣＤＱ用ロータリー·シール·バルブ（ＲＳＶ）
一、概要
ロータリー·シール·バルブ（以下はRSVと略す）は、CDQ裝置の中で非常に重要な設備の一つであり、排出裝置の振動フィーダーの下部に設置されている。この設備により、平均溫度の約 200 ℃以下まで冷卻されたコークスを連続的·定量的にチャンバーの外へ排出し、コークスの排出溫度が均一で，かつ良好な密封性と安定的な稼働狀態を保ち，消火されたコークスの品質も安定している。
ＣＤＱは、密閉されたプロセスで、循環ガスの漏れ量が厳格に要求される。また、コークスは設備へ強い衝撃·磨耗を與える。このため、RSVに対しては、循環ガス·ダストの外部への漏れを有効に制限し、ライナーには良好な耐磨耗性を持たせることを求めている。この要求をクリアして、初めてRSVは連続·安定的に運転することができる。
以前は、中國國內で立上げた大多數のCDQ裝置で使用するRSVは、新日鉄エンジニアリングから輸入していた。弊社は、コスト削減、客先の國內調達と更新需給を満足するために、品質保証の前提下で、RSVの國産化を目指した。新日鉄エンジニアリングは、弊社の出資元でもあり、國産化に関して全面的に支持し、弊社へ技術移転（製作図面の提供、製造ＳＶ派遣等）を?qū)g施した。
弊社は、日本視察と研究を通して，中國國內の製作メーカを選定し、長期的な協力協議を締結した。ＣＤＱプロセスの要求に厳格に従うと共に新日鉄エンジニアリングの規格による製造と検査を?qū)g施している。新日鉄エンジニアリングの基準に完全に合致したRSVは、2006年11月以降順調に稼動している。
二、技術性能
1．使用條件
（1） 排出物：コークス、粒度 0～150mm
（2） 使用溫度：≤200℃
2. 性能·仕様
排出能力：60～280t/h
減速機とバルブ本體の連結方式：直連式（サイズによってはチェーン連結も採用可）

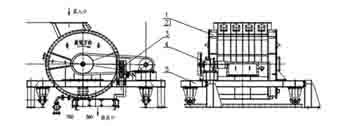

參考図：ロータリー·シール·バルブ（チェーン）
１.ケーシング、２.ローター、３.チェーン切れ警報裝置、４. チェーン駆動裝５.臺車
